Rilievi GPS
Il rilievo topografico viene eseguito utilizzando un ricevitore GPS con metodologia RTK per la correzione in tempo reale dei dati, al fine di ottenere un posizionamento di precisione, attraverso una rete GNSS a copertura nazionale.

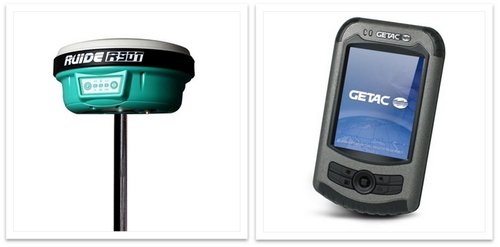

La strumentazione utilizzata è costituita da un ricevitore GPS a doppia frequenza, con antenna e modem GSM/GPRS integrati, con 220 canali GNSS. La tecnologia Bluetooth™ integrata nel ricevitore, permette la comunicazione con il controller.
Per la correzione della quota altimetrica riferita alla superficie del geoide, rispetto alla quota ellissoidica (WGS84) fornita dal rover GPS, viene utilizzato un caposaldo di coordinate note.
A seguito dell'acquisizione dei dati di campagna, le coordinate fornite dal rover GPS, nel sistema di riferimento UTM WGS84 F32, vengono convertite nel sistema di riferimento di coordinate piane Gauss Boaga.
I punti acquisiti vengono quindi riportati sulla cartografia fornita dal committente, generalmente in formato dwg.
Per ciascun punto di indagine viene compilata una scheda dove sono riportate le informazioni riguardanti le coordinate dei punti e immagini esplicative.
In particolare, vengono indicati:
- identificativo del punto di rilievo relativo al punto di indagine;
- data del rilevamento;
- informazioni relative al punto geodetico di riferimento (codice RTK, ID RTCM, coordinate WGS84, quota);
- quota del punto di rilievo;
- coordinate del punto di rilievo nel sistema di riferimento WGS84 F32, secondo quanto misurato dal rover GPS;
- coordinate piane del punto di rilievo nel sistema di riferimento Gauss Boaga, convertite dal precedente sistema di riferimento;
- precisione planimetrica e altimetrica.
Inoltre, vengono fornite le seguenti immagini:
- ubicazione del punto di rilievo, posizionato sulla cartografia fornita dal committente;
- ubicazione del punto di rilievo, posizionato su mappa satellitare;
- fotografia del punto di indagine al momento del rilievo;
- posizione dei satelliti NAVSTAR GPS disponibili al momento del rilievo;
